L'aménagement intérieur du KZJ 95, suite
Quelques changements et évolutions après un an d'utilisation
Nouveau circuit d'eau
Enfin des robinets d'arrêt ! Et un nouveau robinet avec contacteur, pour multiplier les sécurités et éviter les catastrophes.

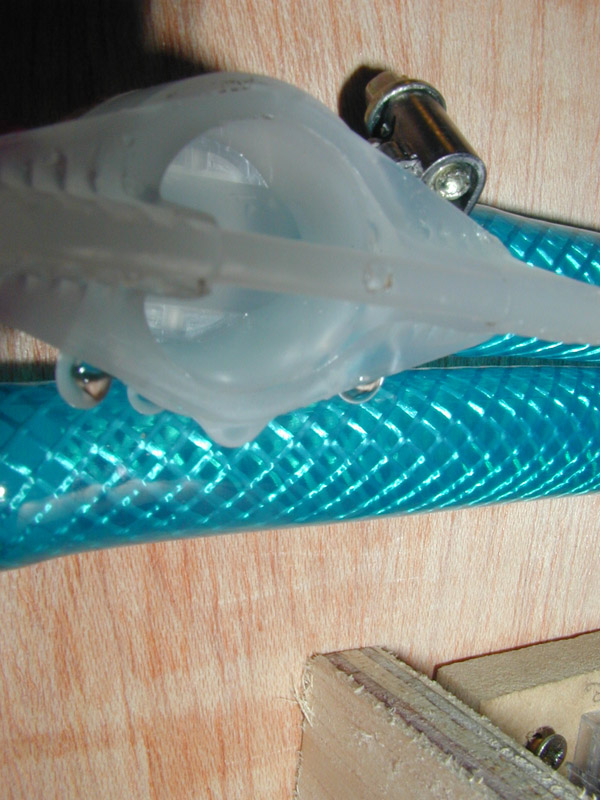

Hélas ces nouveaux robinets fuient :
(et encore, sur cette photo les pompes sont arrêtées...)
Circuit électrique amélioré
Il faut prendre en compte le contacteur du nouveau robinet, et j'en profite pour mettre deux leds témoins de l'état des interrupteurs de pompes.
Premier circuit, incorrect, qui a fait griller les 2 leds ! (le fait d'utiliser une seule résistance pour les deux leds peut les exposer directement au 12V dans certains cas...)
Second circuit, pas encore parfait, car les deux leds s'allument ensemble!
Finalement, en rajoutant une diode de puissance en série avec chaque pompe, j'y suis arrivé.
Le déplacement du panneau électrique doit laisser de la place pour une batterie auxiliaire:
qui n'est pas encore connectée pour l'instant.

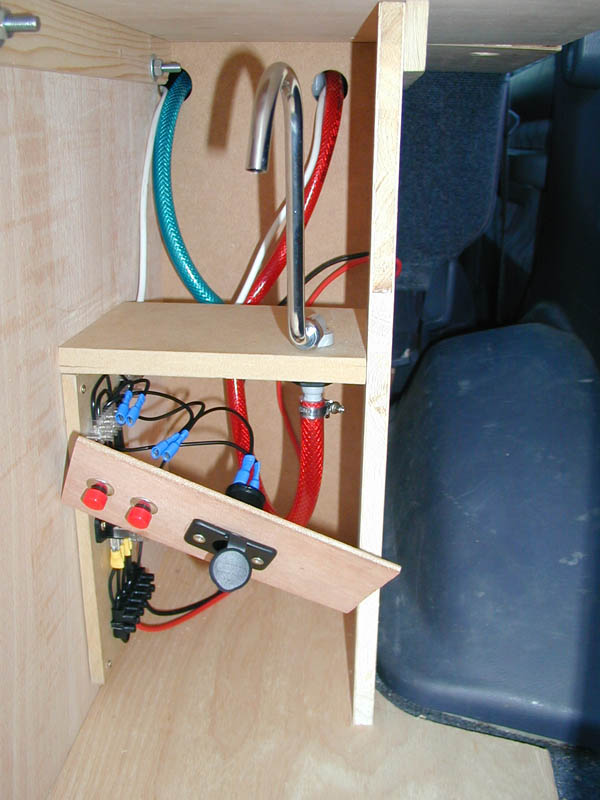

Et l'ensemble en test :
(on voit la fuite d'eau du robinet du haut !)

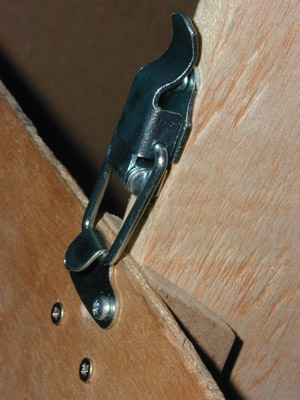

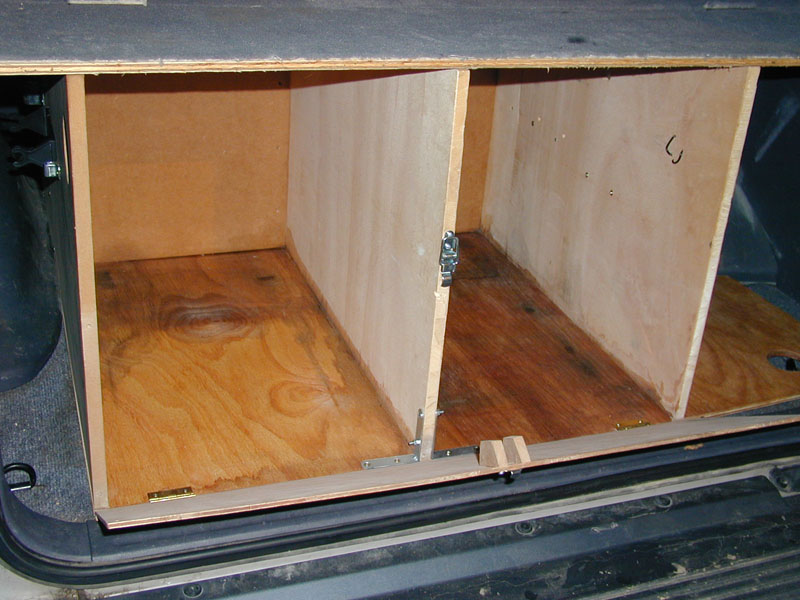

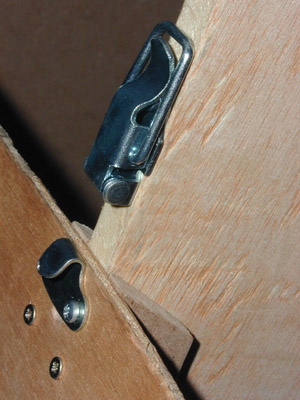

Panneau arrière ouvrant, avec une fermeture
Ce panneau était auparavant vissé, ce qui pouvait poser quelques difficultés pour accéder au contenu du 1er étage, surtout lorsque le 2nd est en position dessus. Donc j'ai rajouté des charnières et adapté une fermeture, en rajoutant quelques renforts métalliques en 'L' pour redonner de la rigidité aux montants.
Ancrages

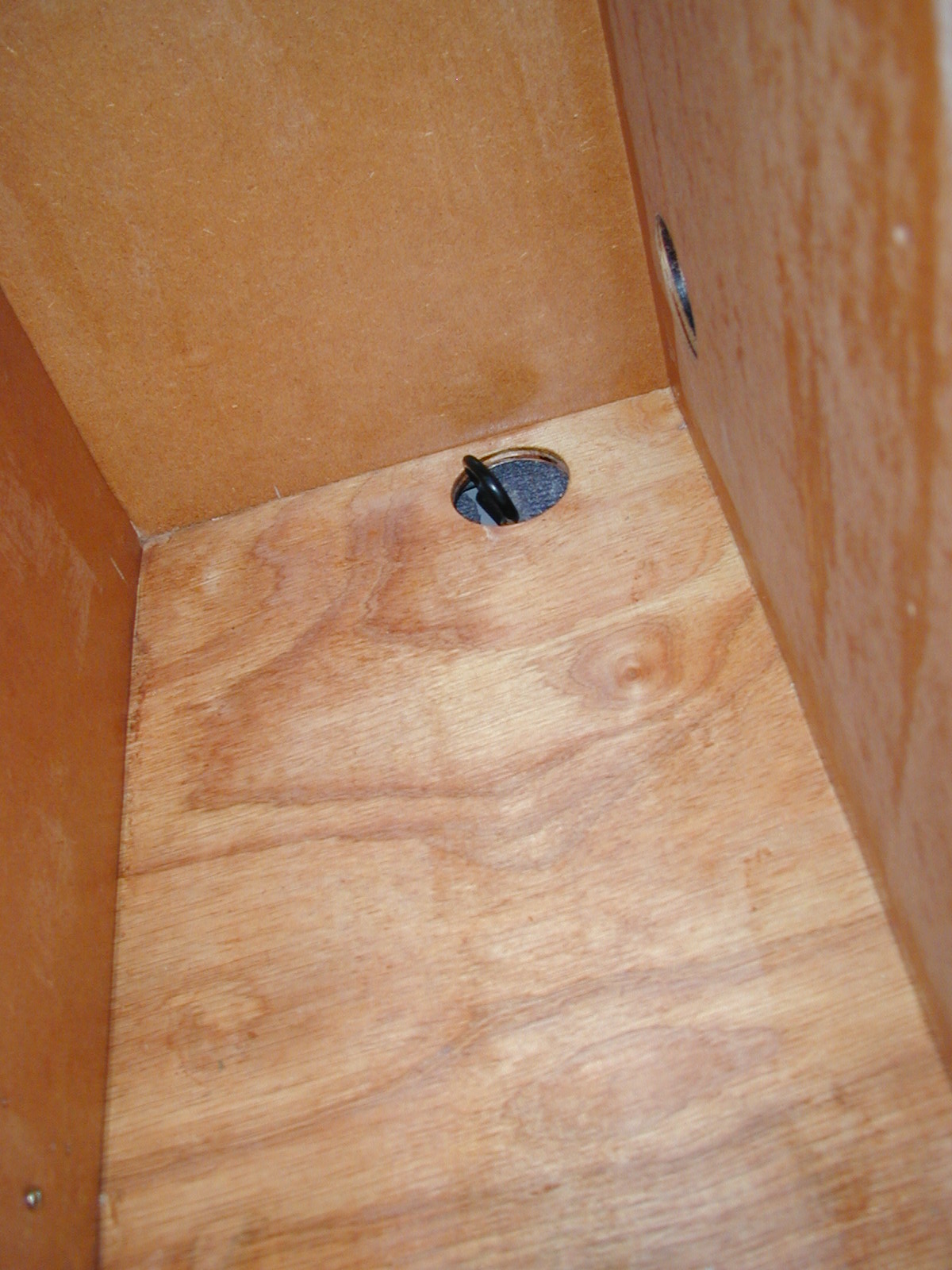

Je prévois des trous pour bien l'accrocher au fond du 4x4 :
Protection de surface
Enfin, j'applique du vernis sur le fond pour le protéger de l'eau qui fuit!
(sur les 2 dernières photos, on voit le même endroit avant/après les 2 couches de vernis).
